Model: DTS-01
Dung lượng: 0.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100Nm
Độ chính xác: ±0.1; ±0.3; ±0.5%F.S
Độ nhạy đầu ra: 1.0～1.5.0 mV/V, 4-20mA, 0-5/ 0-10Vdc
Đặc điểm:
1, Cảm biến mô-men xoắn bao gồm bộ chuyển đổi biến dạng và mạch tích hợp với độ chính xác cao và hiệu suất ổn định.
2, Với độ ổn định lâu dài tuyệt vời

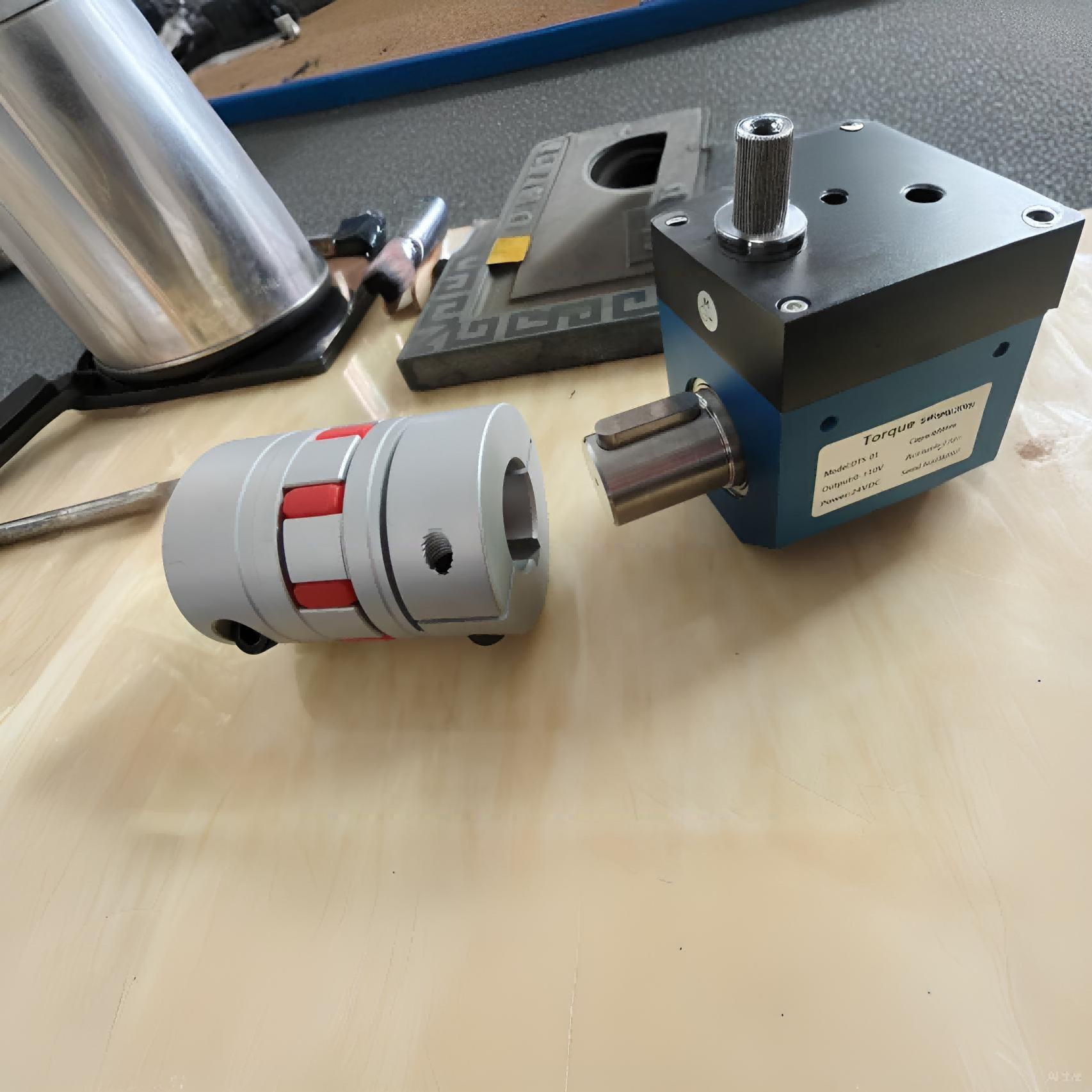

3, Với kết nối then hoa ở cả hai đầu
4, Tối đa 4000RPM
Thông số kỹ thuật:
| Nhiệt độ làm việc: | -10～+80 ℃ |
| Phạm vi bù nhiệt độ: | nhiệt độ phòng ~+60 ℃ |
| Ảnh hưởng của nhiệt độ đến điểm không: | ±0.1 %F.S/10 ℃ |
| Điện áp kích thích: | 12 VDC |
| Điện trở cách điện: | 2000 MΩ/100VDC |
| Điện trở đầu vào: | 700±10/350±10 Ω |
| Điện trở đầu ra: | 700±5/350±5 Ω |
| Đầu ra điểm không: | 0～±1 %F.S |
| Quá tải an toàn: | 120 %F.S |
| Chiều dài cáp: | 3 m |
|
Kết nối cáp: |
Đỏ: Exc+ Đen: Exc - Xanh lá: Tín hiệu + Trắng: Tín hiệu- |
Kích thước: mm
kích thước rãnh then: DxRxC 22x3.5x6mm
1, Lĩnh vực ứng dụng
Cảm biến mô-men xoắn động dòng DTS là thiết bị đo chính xác mô-men xoắn và công suất tiêu thụ cơ học. Chủ yếu được áp dụng trong
1.1 Động cơ điện, động cơ máy, động cơ đốt trong và các thiết bị quay khác.
1.2 Quạt, máy bơm nước, cờ lê lực
1.3 Tàu hỏa, ô tô, máy kéo, máy bay, tàu thủy, máy khai thác mỏ
1.4 Hệ thống tái chế nước
1.5 Máy đo độ nhớt
1.6 Ngành công nghiệp chế biến
2, Yêu cầu lắp đặt
2.1 Thích hợp cho cả lắp đặt dọc và ngang
2.2 Tất cả các thiết bị tải, cảm biến mô-men xoắn, thiết bị điện phải được lắp đặt trên một nền tảng vững chắc để tránh rung động quá mức. Nếu không, nó có thể gây ra đọc không ổn định, giảm độ chính xác hoặc thậm chí làm hỏng cảm biến mô-men xoắn.

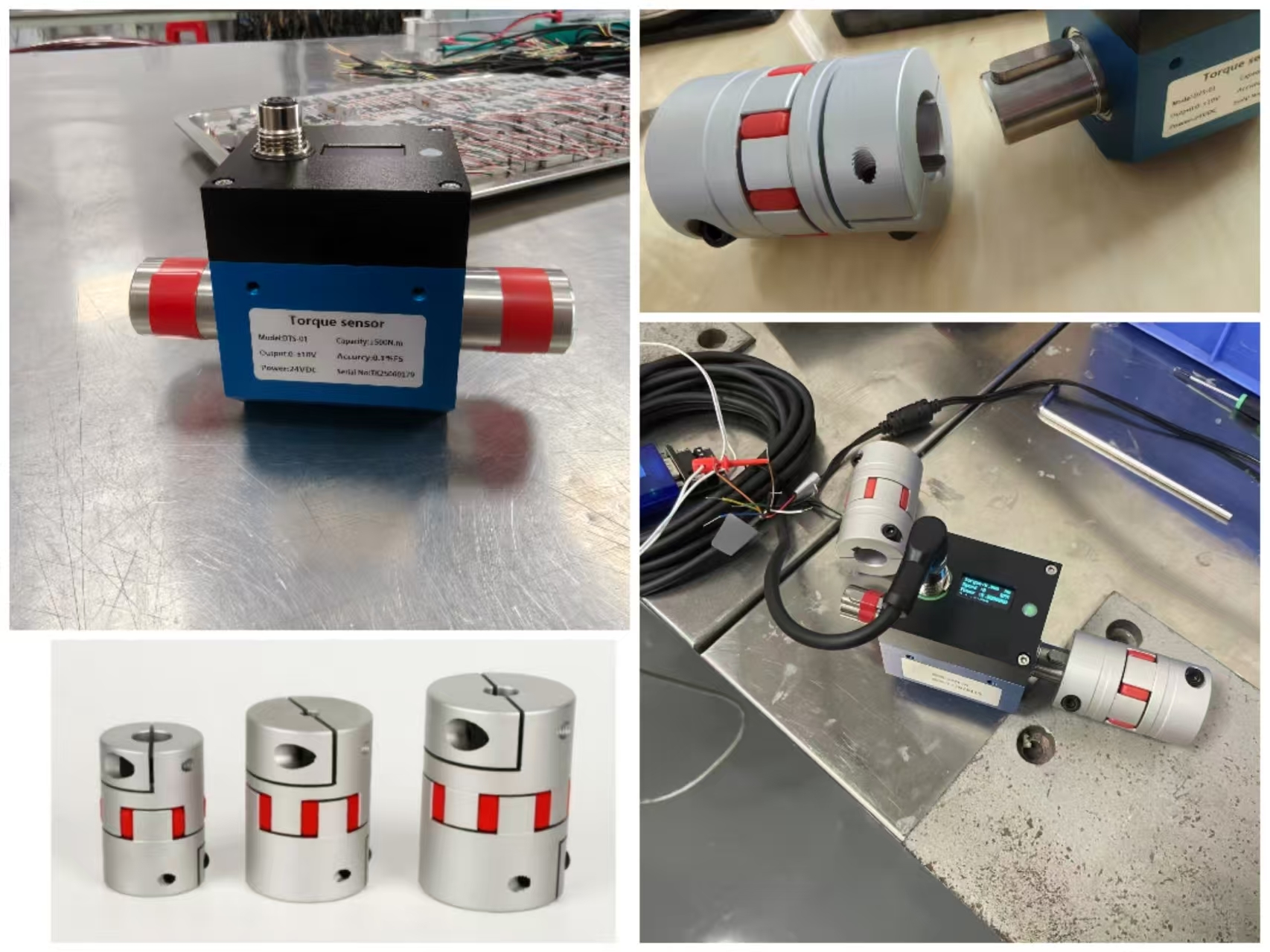

2.3 Sử dụng khớp nối chốt đàn hồi
2.4 Nên cố định linh hoạt để cố định phần giữa của cảm biến mô-men xoắn. Không áp dụng cố định cứng.
2.5 Dung sai đồng tâm của thiết bị tải, cảm biến mô-men xoắn, thiết bị điện phải nhỏ hơn Φ0.05mm.

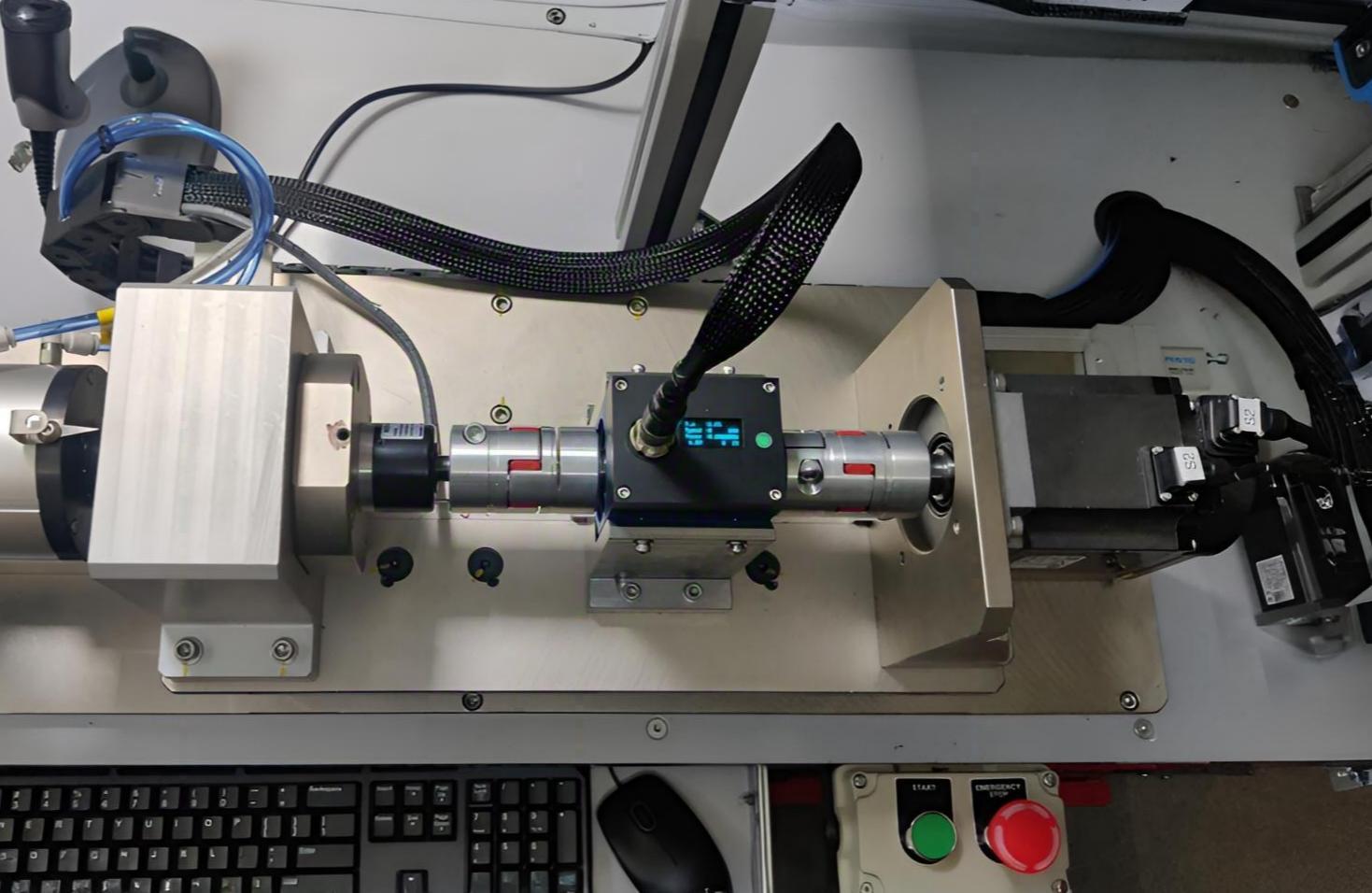

3, Các bước lắp đặt
3.1 Xác nhận khoảng cách giữa thiết bị điện và thiết bị tải dựa trên loại kết nối trục và chiều dài cảm biến mô-men xoắn. Điều chỉnh khoảng cách giữa đường trục (của thiết bị điện & tải) và mặt phẳng tham chiếu, đảm bảo độ đồng tâm giữa chúng nhỏ hơn Φ0.03mm, sau đó cố định thiết bị điện & tải trên mặt phẳng tham chiếu.
3.2 Lắp khớp nối vào mỗi trục
3.3 Điều chỉnh khoảng cách giữa cảm biến mô-men xoắn và mặt phẳng tham chiếu, đảm bảo độ đồng tâm giữa đường trục của chúng và đường trục của thiết bị điện & tải nhỏ hơn Φ0.03mm. Sau đó cố định cảm biến mô-men xoắn trên mặt phẳng tham chiếu.
3.4 Cố định khớp nối, lắp đặt hoàn tất.
4, Các cách lắp đặt thông thường
4.1 Khi tốc độ nhỏ hơn 300RPM, không quay theo chiều kim đồng hồ và ngược chiều kim đồng hồ thường xuyên, có thể sử dụng vật thể linh hoạt để kết nối với cảm biến mô-men xoắn và ngăn nó quay.
4.2 Khi tốc độ lớn hơn 300RPM, có quay theo chiều kim đồng hồ và ngược chiều kim đồng hồ thường xuyên, cần có tấm cố định ở cả hai mặt trước và sau của cảm biến mô-men xoắn. Thêm 2-3 mm cao su silicon ở giữa cảm biến mô-men xoắn và bảng cố định với độ nén 15%-20% để ngăn nó trở thành kết nối cứng.
