Full Bridge Resistant Strain Gauge with Solder Points

Full Bridge Resistant Strain Gauge with Solder Points
Đặc trưng Bộ sưu tập Mô tả sản phẩm Yêu cầu báo giá
Đặc trưng
Thông số kỹ thuật
Trễ: ± 0,05%
Phạm vi đo lường: 0-1000 Microstrain
Nhiệt độ hoạt động: -20 ̊+80°C
Cách sử dụng: Cảm biến tế bào tải
Vật liệu mang: Phenolic Aldehyd/Polyimide/Epoxy
Tính năng: Cảm biến áp suất vi mô
Vật liệu: lá kim loại
leo: ±0,05% toàn thang đo
Kiểu: Máy đo độ căng kháng
Dây dẫn: 3 dây, dài 1 m
Sức chống cự: 350.500.1000 Ohm
Dịch vụ: phong tục
Người mẫu: Sê -ri EB
Nhiệt độ làm việc: －20～＋80oC,
Đối với vật liệu: thép hoặc hợp kim nhôm
Vật liệu cơ bản: Phenolic Aldehyde / Polyimide / Epoxy
Làm nổi bật:

full bridge strain gauge with solder points

,

foil strain gauge with solder connections

,

resistant strain gauge full bridge type
Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: Top Sensor
Số mô hình: Sê -ri EB
Thanh toán
chi tiết đóng gói: Hộp carton
Mô tả sản phẩm

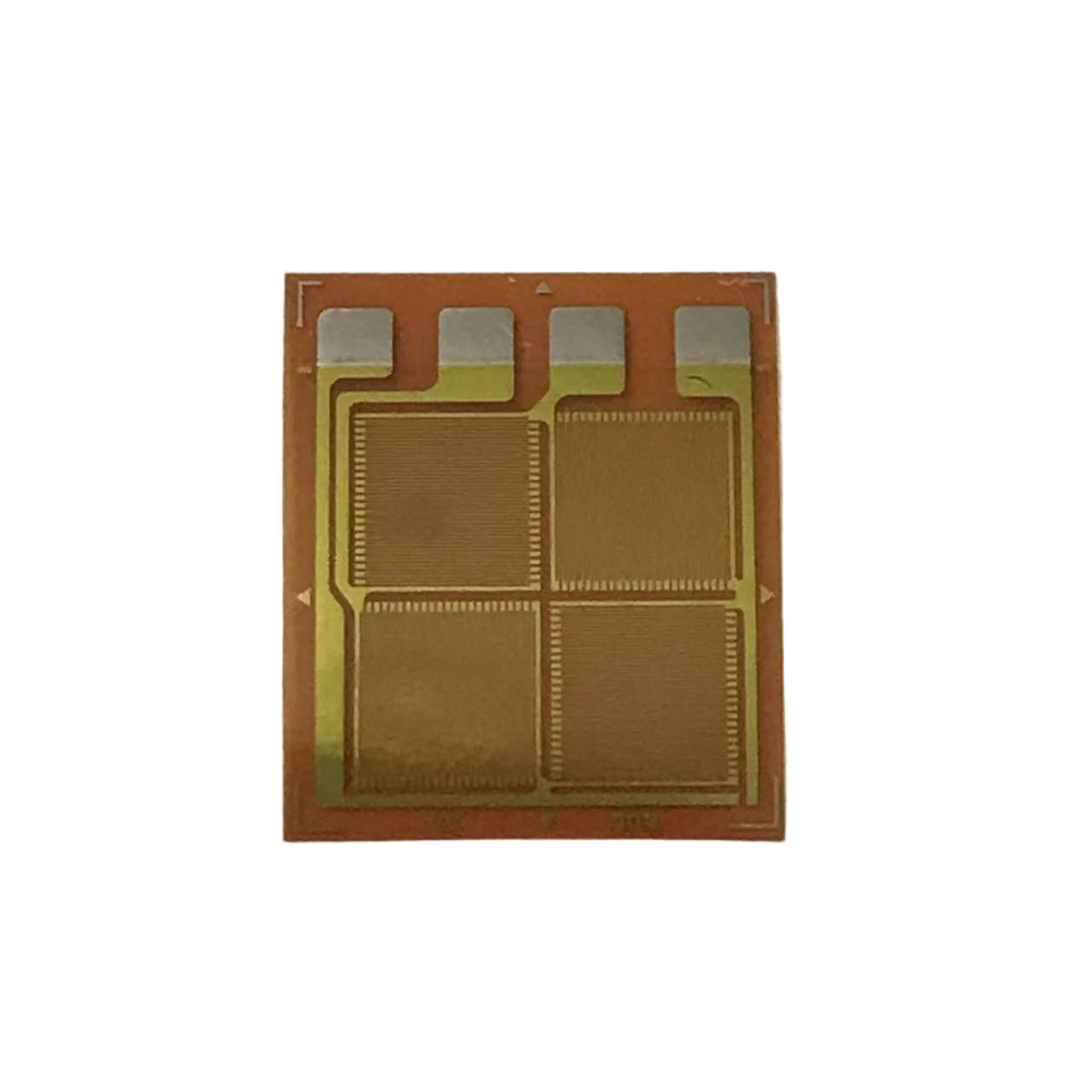

Full Bridge Resistant Strain Gauge with Solder Points

Model: EB-A series

Product Description:

A full-bridge strain gauge is a high-performance sensor configuration that uses four active strain gauges wired into a Wheatstone bridge circuit All four gauges are bonded to the test object, which maximizes measurement sensitivity and provides superior compensation for thermal effects and extraneous loads compared to quarter- and half-bridge setups.

Features:

  • Product Name: Foil Strain Gauge
  • Grid number: 4
  • Hysteresis: ±0.05% Full Scale
  • Material: Steel or Alloy Aluminum
  • Measurement Range: 0-1000 Microstrain
  • Service: Custom design on carrier size, grid dimension
  • Carrier Material: Imported Phenolic Aldehyde/Polyimide/Epoxy
  • Measuring Material: Foil(nickel copper alloy, Constantan or Karma)
  • Resistance: 350,500,1000 Ohm
  • Operational temperature －20～＋80℃, Temperature compensation range ＋10～＋80℃

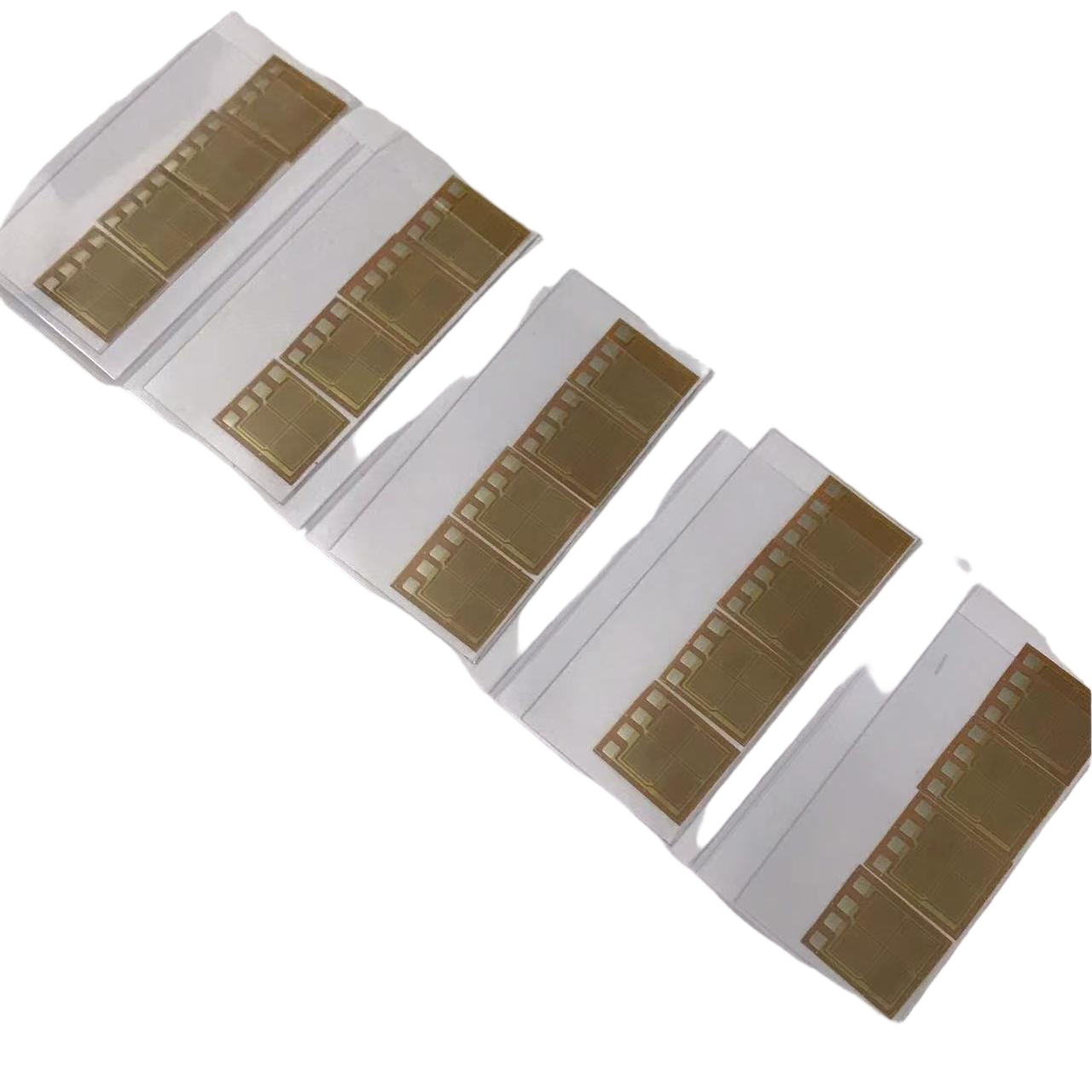

  • Each package 40 pcs, can be soldered copper wire, good performance
  • Three (3) to Five (5) solder points



Dimension:


Model Measuring Grid Size (mm) Carrier Size (mm)
BF350-3EB-A 2.25×2.65 9.2×7.7
ZF1000-3EB-A 2.25×2.65 9.2×7.7

Note: Other models and sizes are available according to customer request







Full Bridge Resistant Strain Gauge with Solder Points 0

Customization: carrier size, grid dimension, resistance
