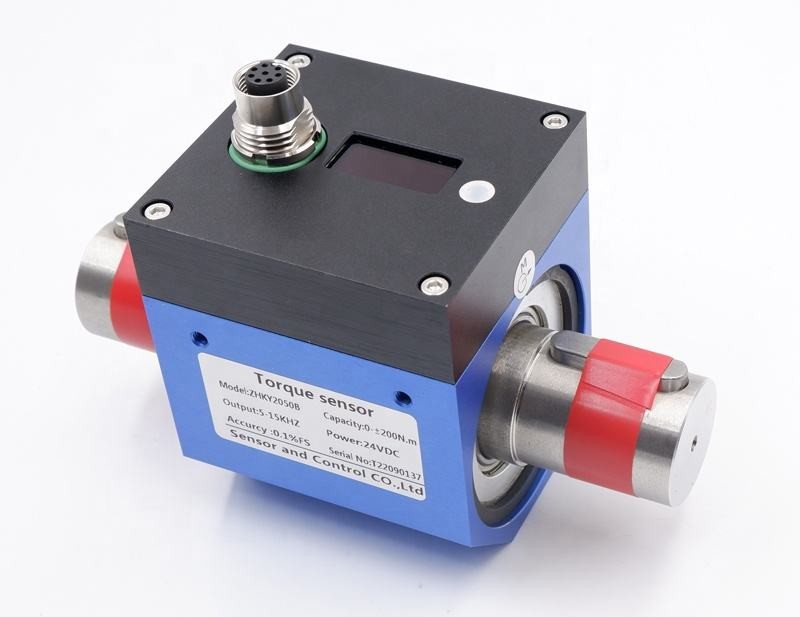

Model: DTS-01
Dung lượng: 0.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100Nm
Độ chính xác: ±0.1; ±0.3; ±0.5%F.S
Độ nhạy đầu ra: 1.0～1.5.0 mV/V, 4-20mA, 0-5/ 0-10Vdc
Tính năng:
1, Cảm biến mô-men xoắn bao gồm cảm biến biến dạng và mạch tích hợp với độ chính xác cao và hiệu suất ổn định.
2, Với độ ổn định lâu dài tuyệt vời
3, Với kết nối khóa ở cả hai đầu
4, Tối đa 4000RPM
Thông số kỹ thuật:
| Nhiệt độ làm việc: | -10～+80 ℃ |
| Phạm vi bù nhiệt độ: | nhiệt độ phòng ~+60 ℃ |
| Ảnh hưởng của nhiệt độ đến điểm 0: | ±0.1 %F.S/10 ℃ |
| Điện áp kích thích: | 12 VDC |
| Điện trở cách điện: | 2000 MΩ/100VDC |
| Điện trở đầu vào: | 700±10/350±10 Ω |
| Điện trở đầu ra: | 700±5/350±5 Ω |
| Đầu ra 0: | 0～±1 %F.S |
| Quá tải an toàn: | 120 %F.S |
| Chiều dài cáp: | 3 m |
|
Kết nối cáp: |
Đỏ: Exc+ Đen: Exc - Xanh lục: Tín hiệu + Trắng: Tín hiệu- |
Kích thước: mm
Kích thước rãnh khóa: LxDxW 22x3.5x6mm
1, Khu vực ứng dụng
Cảm biến mô-men xoắn động dòng DTS là một thiết bị đo lường chính xác mô-men xoắn và mức tiêu thụ năng lượng cơ học. Chủ yếu được ứng dụng trong
1.1 Động cơ điện, động cơ, động cơ đốt trong và các thiết bị quay khác.
1.2 Quạt, máy bơm nước, cờ lê lực
1.3 Tàu hỏa, ô tô, máy kéo, máy bay, tàu thủy, máy khai thác
1.4 Hệ thống tái chế nước
1.5 Máy đo độ nhớt
1.6 Công nghiệp chế biến
2, Yêu cầu lắp đặt
2.1 Thích hợp cho cả lắp đặt theo chiều dọc và chiều ngang
2.2 Tất cả các thiết bị tải, cảm biến mô-men xoắn, thiết bị điện nên được lắp đặt trên một nền tảng vững chắc để tránh rung động quá mức. Nếu không, nó có thể gây ra các giá trị không ổn định, giảm độ chính xác hoặc thậm chí làm hỏng cảm biến mô-men xoắn.
2.3 Sử dụng khớp nối chốt đàn hồi
2.4 Nên cố định linh hoạt để cố định phần giữa của cảm biến mô-men xoắn. Không áp dụng cố định cứng nhắc.
2.5 Dung sai đồng tâm của thiết bị tải, cảm biến mô-men xoắn, thiết bị điện nên nhỏ hơn Φ0.05mm.
3, Các bước cài đặt
3.1 Xác nhận khoảng cách giữa thiết bị điện và thiết bị tải dựa trên loại kết nối trục và chiều dài cảm biến mô-men xoắn. Điều chỉnh khoảng cách giữa đường trục (của thiết bị điện & tải) và mặt phẳng chuẩn, đảm bảo độ đồng trục giữa chúng nhỏ hơnΦ0.03mm, sau đó cố định thiết bị điện & tải trên mặt phẳng chuẩn.
3.2 Lắp đặt khớp nối trên mỗi trục
3.3 Điều chỉnh khoảng cách giữa cảm biến mô-men xoắn và mặt phẳng chuẩn, đảm bảo độ đồng trục giữa đường trục của chúng và đường trục của thiết bị điện & tải nhỏ hơnΦ0.03mm. Sau đó cố định cảm biến mô-men xoắn trên mặt phẳng chuẩn.
3.4 Cố định khớp nối, hoàn thành việc lắp đặt.
4, Các cách lắp đặt thông thường
4.1 Khi tốc độ nhỏ hơn 300RPM, không quay theo chiều kim đồng hồ và ngược chiều kim đồng hồ thường xuyên, một số vật thể linh hoạt có thể được sử dụng để kết nối với cảm biến mô-men xoắn và ngăn nó quay.
4.2 Khi tốc độ cao hơn 300RPM, với việc quay theo chiều kim đồng hồ và ngược chiều kim đồng hồ thường xuyên, cần phải có tấm cố định ở cả mặt trước và mặt sau của cảm biến mô-men xoắn. Thêm 2-3 mm cao su silicon ở giữa cảm biến mô-men xoắn và bảng cố định với lượng nén 15%-20% để ngăn nó trở thành kết nối cứng nhắc.
