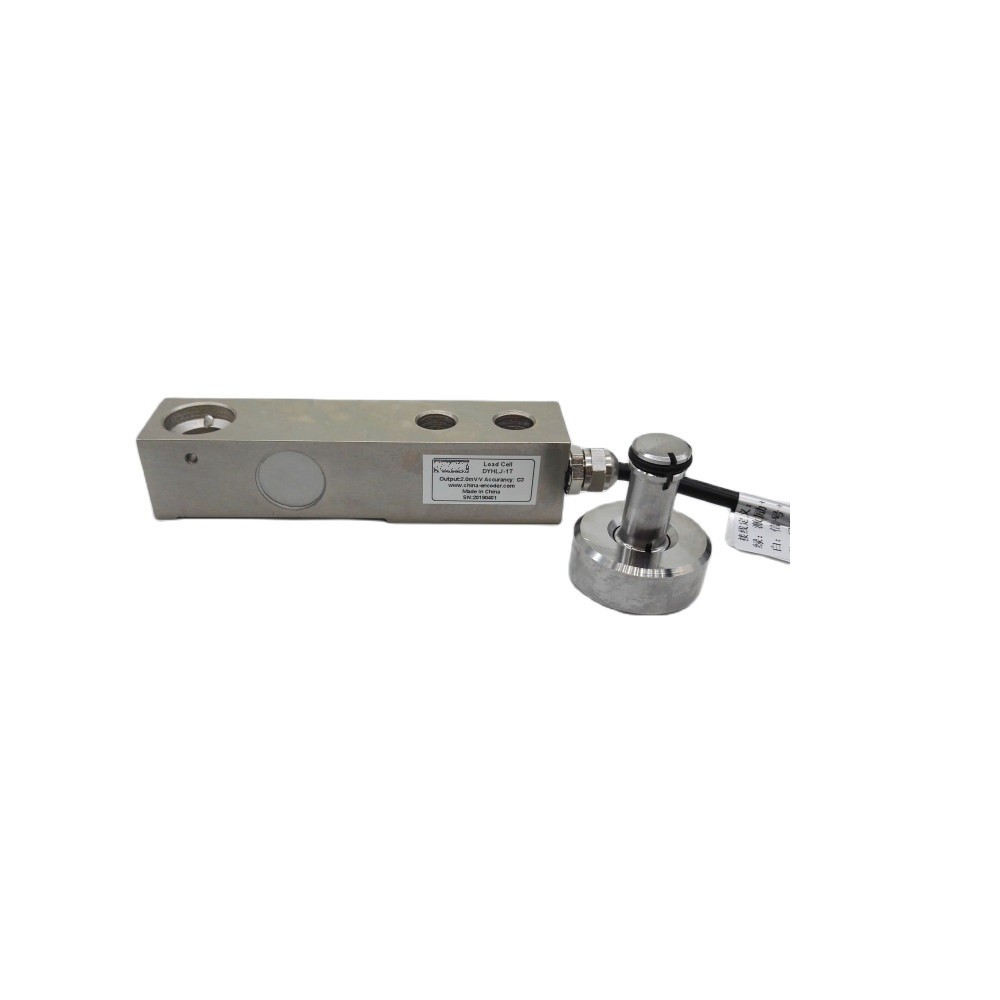

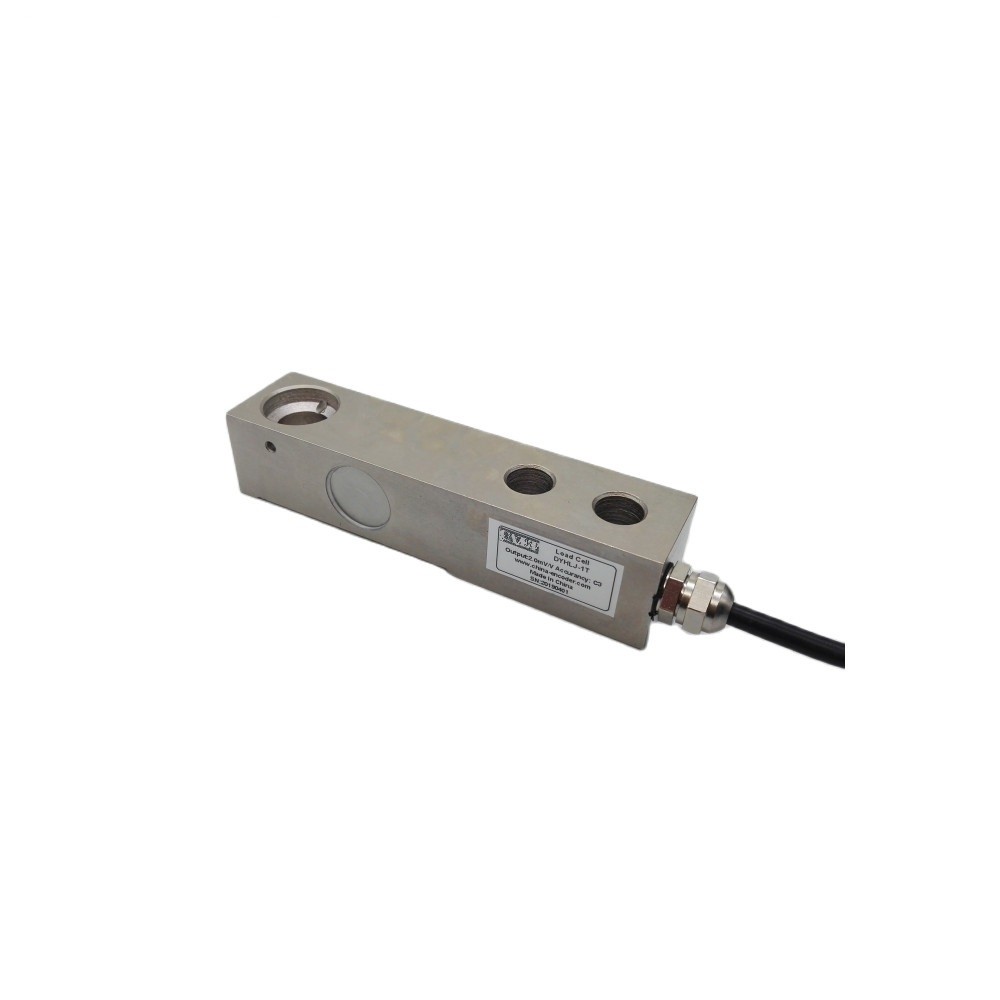

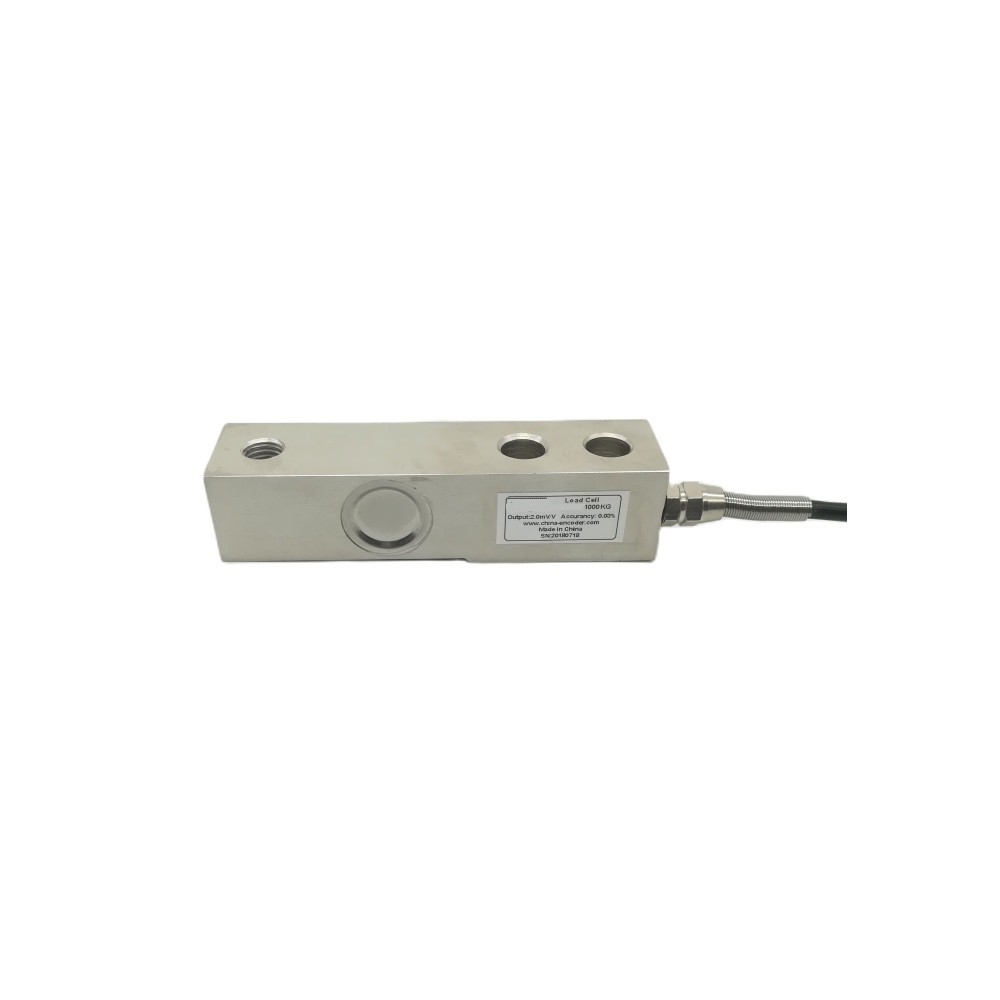

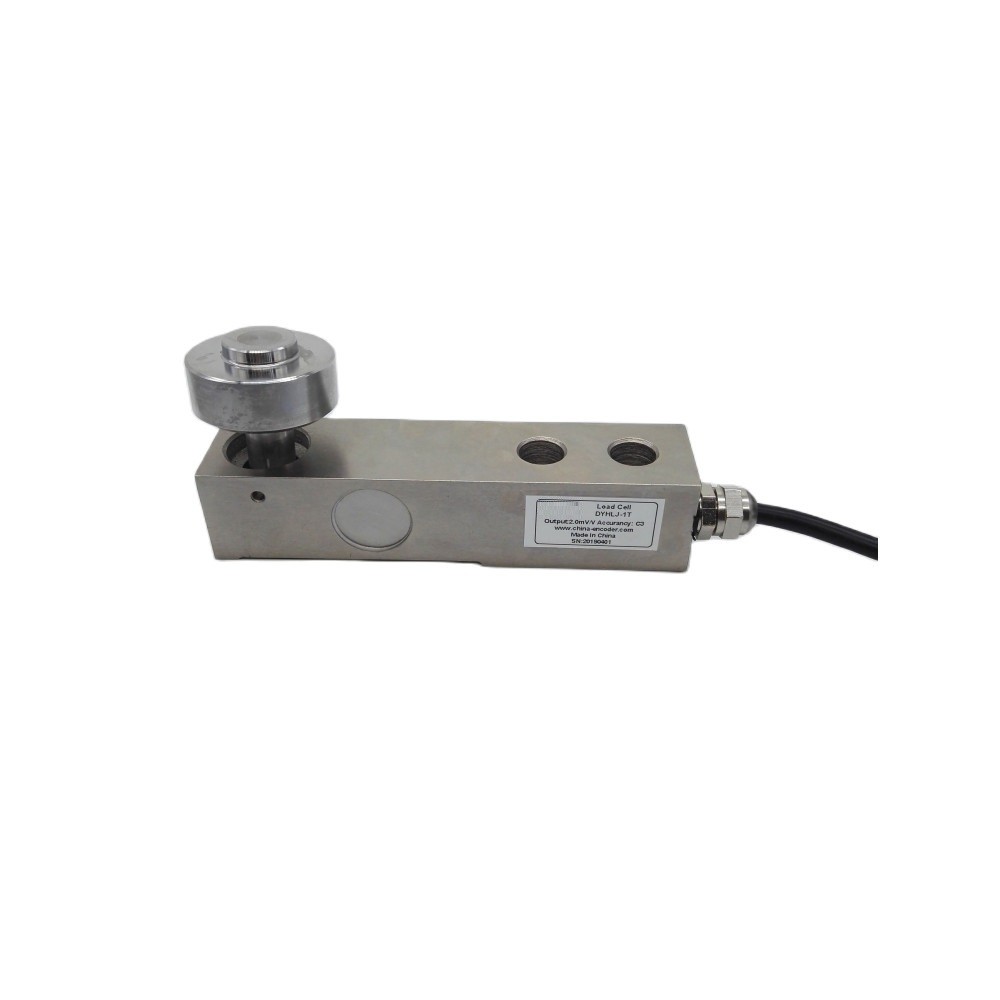

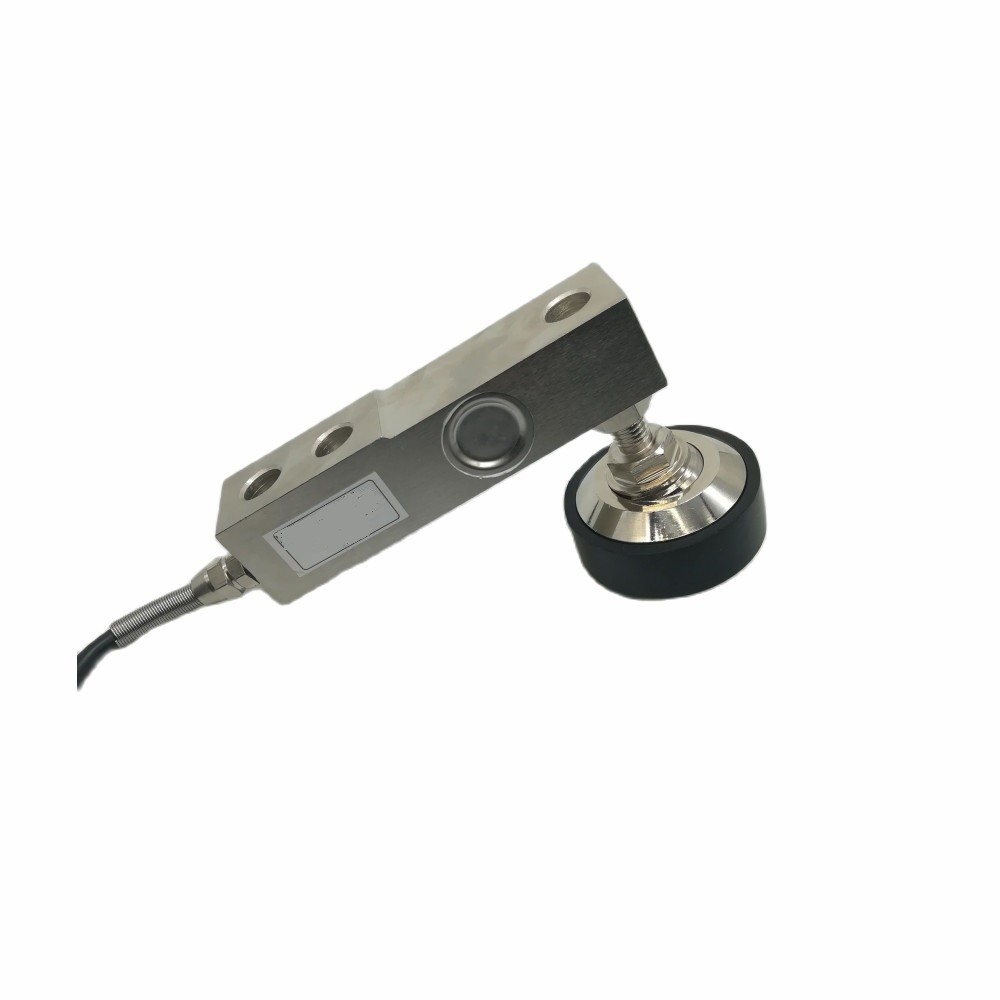

Các tế bào tải có sợi cắt đơn
Mô hình:SD-03
Công suất:100kg-10.000kg
Đặc điểm:
Cục tải sợi cắt đơn, Cục tải sợi uốn.
Phạm vi dung lượng từ 100kg đến 10.000kg.
Vật liệu: kim loại hợp kim hoặc thép không gỉ, chất lượng cao, tiêu chuẩn OIML chính xác cao, chi phí thấp,
Laser kín, chống nước đến IP68, chống ăn mòn.
Ứng dụng:Cân sàn, cân nền, cân cầu và các thiết bị cân khác.
Kích thước: ((mm)
| Công suất | L | L1 | L2 | L3 | L4 | d | B | M |
| 1 ~ 4 kLb 0.5 ~ 2 t 5KSE |
130 | 56.5 | 15.8 | 25.4 | 76.2 | 13.5 | 31.8 | M16X2 M12X1.75 1/2-20UNF |
| 5 ~ 10 (kb) 2,5 ~ 5 (t) | 171.5 | 77.2 | 19.1 | 38.1 | 95.3 | 20 | 38.1 | M18X1.5 3/4-16UNF |
| 20 ((klb) 10 ((t) | 222.3 | 101.6 | 25.4 | 50.8 | 120.7 | 26.2 | 50.8 | M24x2 1-12 UNF |
| Thông số kỹ thuật: | |||
| Chi tiết: | C3 | ||
| Lỗi kết hợp: | ± 0.02 | ||
| Lượng sản xuất: | 2mv / 3mv/v±0.003 | ||
| Đồ bẩn. | ± 0.02 | ||
| Không tuyến tính ((% F.S) | ± 0.02 | ||
| Hysteresis: ((% F.S) | ± 0.02 | ||
| Số dư không ((% F.S): | ± 1.0 | ||
| Chống đầu vào: | 350±5 | ||
| Chống đầu ra: | 350±5 | ||
| Kháng cách nhiệt: | ≥ 5000 ((100VDC) | ||
| Hiệu ứng nhiệt độ đối với độ dài ((% F.S/10°C): | ± 0.017 | ||
| Hiệu ứng nhiệt độ ở 0 ((% F.S/10°C): | ± 0.02 | ||
| Sử dụng phạm vi nhiệt độ ((°C): | -20+55 | ||
| Điện áp kích thích ((V): | 912 ((DC) | ||
| Lạm quá tải an toàn (% F.S) | 150% | ||
| Lượng quá tải cuối cùng (% F.S) | 200% | ||
| Chăm sóc cấp | IP68 | ||
| Chiều dài cáp: | 3 mét -10 mét | ||
| Phương pháp kết nối dây | |||
| RED=EXC+ | BLACK=EXC- | GREEN=Signal+ | ĐEN = tín hiệu- |
