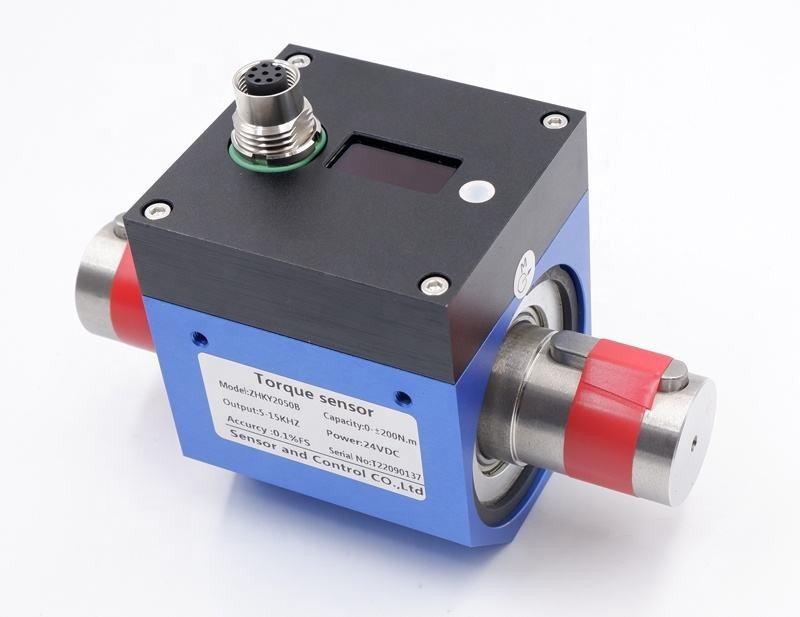

Mô hình: DTS-02
Đặc điểm:
1, Bộ cảm biến mô-men xoắn bao gồm bộ đo căng và mạch tích hợp với độ chính xác cao và hiệu suất ổn định.
2, Với sự ổn định lâu dài tuyệt vời
3, với kết nối khóa ở cả hai đầu
4, Nloại tiếp xúc, không bị mòn, tốc độ tối đa 8000RPM
Thông số kỹ thuật:
| Tôi...NDEX | Thông số kỹ thuật tham số |
| Capacity Range | 3,5,10,20,30,50,100Nm (không cần thiết) |
| Điện áp cung cấp điện |
± 15V DC (điểm xuất tín hiệu tần số), 24V DC (bản phát tín hiệu điện áp hoặc dòng) |
| Tín hiệu mô-men xoắn | 5 ~ 15Khz (chiều khuếch đại 12V, 0.0.10kHz), 4 ~ 20mA, 1 ~ 5V, 0-10V (không cần thiết) |
| RAngel của tốc độ | 0 ~ 1000,3000,6000,8000 vòng/phút |
| Độ chính xác | ±0,25%, ±0,5% |
| Sự ổn định trong năm | 00,25% / năm |
| Kháng cách nhiệt | ≥ 2000MΩ ((100VDC) |
| Nhiệt độ môi trường | -20~60°C |
| Độ ẩm tương đối | 0 ∼ 90% RH |
| Khả năng quá tải | 150% |
| Phản ứng tần số | 1ms |
Kích thước: mm
Kích thước rãnh chìa khóa: LxDxW 22x3.5x6mm
1, Khu vực ứng dụng
Bộ cảm biến mô-men xoắn động dòng DTS là một thiết bị đo chính xác cho mô-men xoắn và tiêu thụ năng lượng cơ học.
1.1 Động cơ điện, động cơ động cơ, động cơ đốt trong và các thiết bị quay khác.
1.2 Máy quạt, bơm nước, chìa khóa xoắn
1.3 Tàu lửa, ô tô di động, máy kéo, máy bay, tàu, máy đào
1.4 Hệ thống tái chế nước
1.5 Viscometer
1.6 Ngành công nghiệp chế biến
2, Yêu cầu lắp đặt
2.1 Thích hợp cho cả cài đặt theo chiều dọc và chiều ngang
2.2 Tất cả các thiết bị tải, cảm biến mô-men xoắn và thiết bị điện phải được lắp đặt trên một nền tảng vững chắc để tránh rung động quá mức.giảm độ chính xác hoặc thậm chí làm hỏng cảm biến mô-men xoắn.
2.3 Sử dụng dây ghép chân đàn hồi
2.4 Việc cố định linh hoạt được khuyến cáo để cố định phần giữa của bộ cảm biến mô-men xoắn.
2.5 Độ dung nạp tập trung của thiết bị tải, cảm biến mô-men xoắn, thiết bị điện phải dưới Φ0,05mm.
3, Các bước cài đặt
3.1 Xác nhận khoảng cách giữa thiết bị điện và thiết bị tải dựa trên loại kết nối trục và chiều dài cảm biến mô-men xoắn.Điều chỉnh khoảng cách giữa đường trục (của thiết bị điện và tải) và mặt phẳng điểm, đảm bảo sự đồng trục giữa chúng là ít hơnΦ0,03mm, sau đó cố định năng lượng & tải thiết bị trên mặt phẳng điểm.
3.2 Lắp ghép trên mỗi trục
3.3 Điều chỉnh khoảng cách giữa bộ cảm biến mô-men xoắn và mặt phẳng cơ sở, đảm bảo sự đồng trục giữa đường trục của chúng và đường trục của thiết bị điện và tải là ít hơn Φ0,03mm.Sau đó cố định cảm biến mô-men xoắn trên mặt phẳng dữ liệu.
3.4 Sắp ghép, cài đặt hoàn tất.
4, Cách cài đặt bình thường
4.1 Khi tốc độ dưới 300RPM, không có xoay theo chiều kim đồng hồ và ngược chiều kim đồng hồ thường xuyên, một vật liệu linh hoạt có thể được sử dụng để kết nối với cảm biến mô-men xoắn và ngăn chặn nó quay.
4.2 Khi tốc độ cao hơn 300RPM, với quay thường xuyên theo chiều kim đồng hồ và ngược chiều kim đồng hồ, cần thiết phải gắn tấm trên cả hai mặt trước và sau của cảm biến mô-men xoắn.Thêm 2-3 mm cao su silicon ở giữa cảm biến mô-men xoắn và bảng cố định với 15% -20% số lượng nén để ngăn chặn nó trở thành kết nối cứng.
