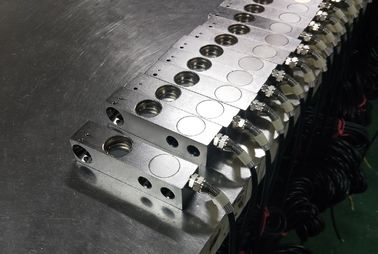

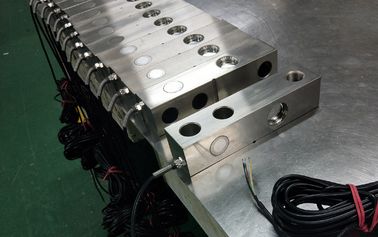

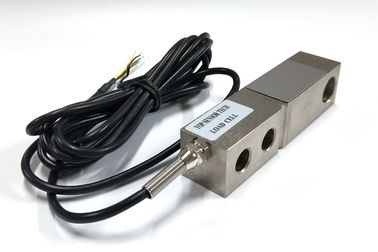

Cảm biến tải chùm tia cắt đơn
Mô hình: SD-03
Dung tích: 0,2-10t / 0,5-20Klb
Đặc trưng:
Kết cấu thép hợp kim;Hàn kín IP67
Các ứng dụng:
Cân nền điện tử, cân xe cộ, cân đường sắt, v.v.
Kích thước:
| Dung tích | L | L1 | L2 | L3 | L4 | d | B | M |
| 0,5 ~ 2 (t) | 130 | 56,5 | 15,8 | 25.4 | 76,2 | 13,5 | 31,8 | M12X1.75 hoặc |
| 5 ~ 10 (klb) 2,5 ~ 5 (t) | 171,5 | 77,2 | 19.1 | 38.1 | 95,3 | 20 | 38.1 | M18X1.5 3 / 4-16UNF |
| 15,20 (klb) 7,5,10 (t) | 222,3 | 101,6 | 25.4 | 50,8 | 120,7 | 26,2 | 50,8 | M24x2 |
Độ chính xác: 0,02% FS | Điện trở cách điện: ≥5000MΩ (100VDC) |
Đầu ra định mức: 2 ± 0,003 mv / v hoặc 3mv / v | Điện áp kích thích: 9 ~ 12VDC |
Không tuyến tính: 0,03% FS | Khoảng nhiệt độ đã bù: -10 ~ + 40 ℃ |
Độ trễ: 0,03% FS | Sử dụng temp.range: -20 ~ + 55 ℃ |
Lặp lại: 0,02% FS | Nhiệt độ ảnh hưởng trên không: 0,03FS / 10 ℃ |
Creep: 0,02% FS / 10 phút | Nhiệt độ. Ảnh hưởng trên khoảng: 0,02FS / 10 ℃ |
Số dư bằng không: ± 1% FS | Quá tải an toàn: 120% |
Điện trở đầu vào: 350 ± 5Ω | Quá tải tối đa: 150% |
Điện trở đầu ra: 350 ± 3Ω | Lớp bảo vệ: IP67 |
Chiều dài cáp: 3 mét, 5 mét hoặc theo yêu cầu | |
